Термошкаф Арктех.D1

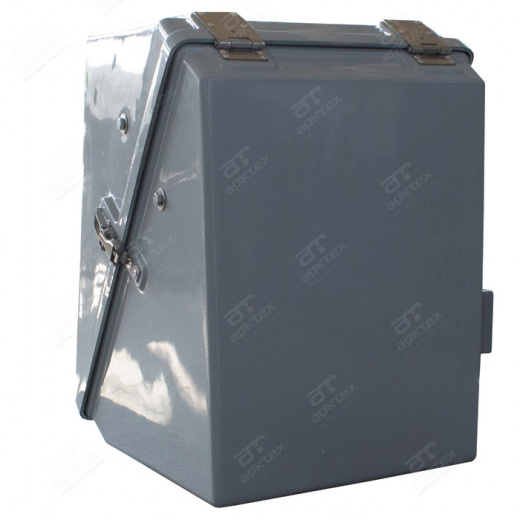

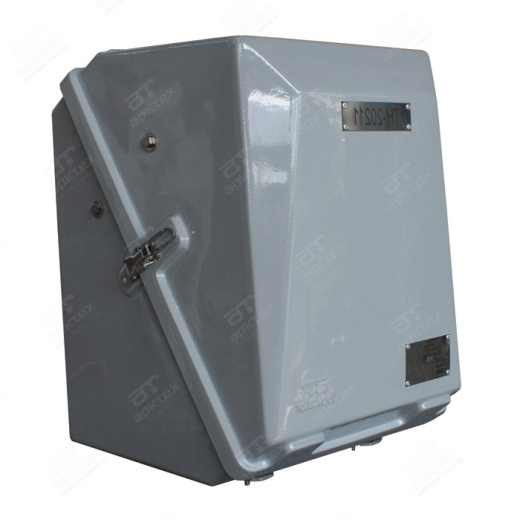

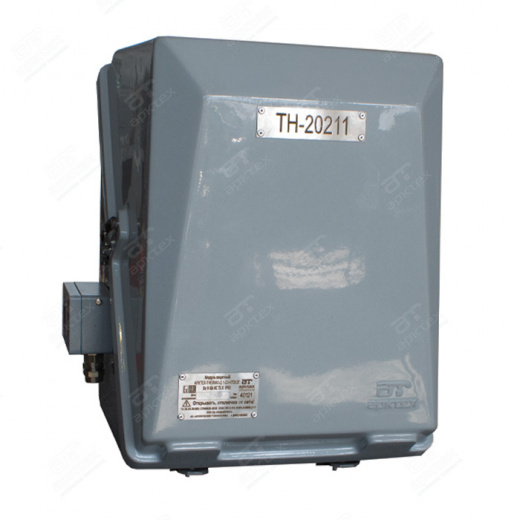

Взрывозащищенный шкаф АРКТЕХ.D1

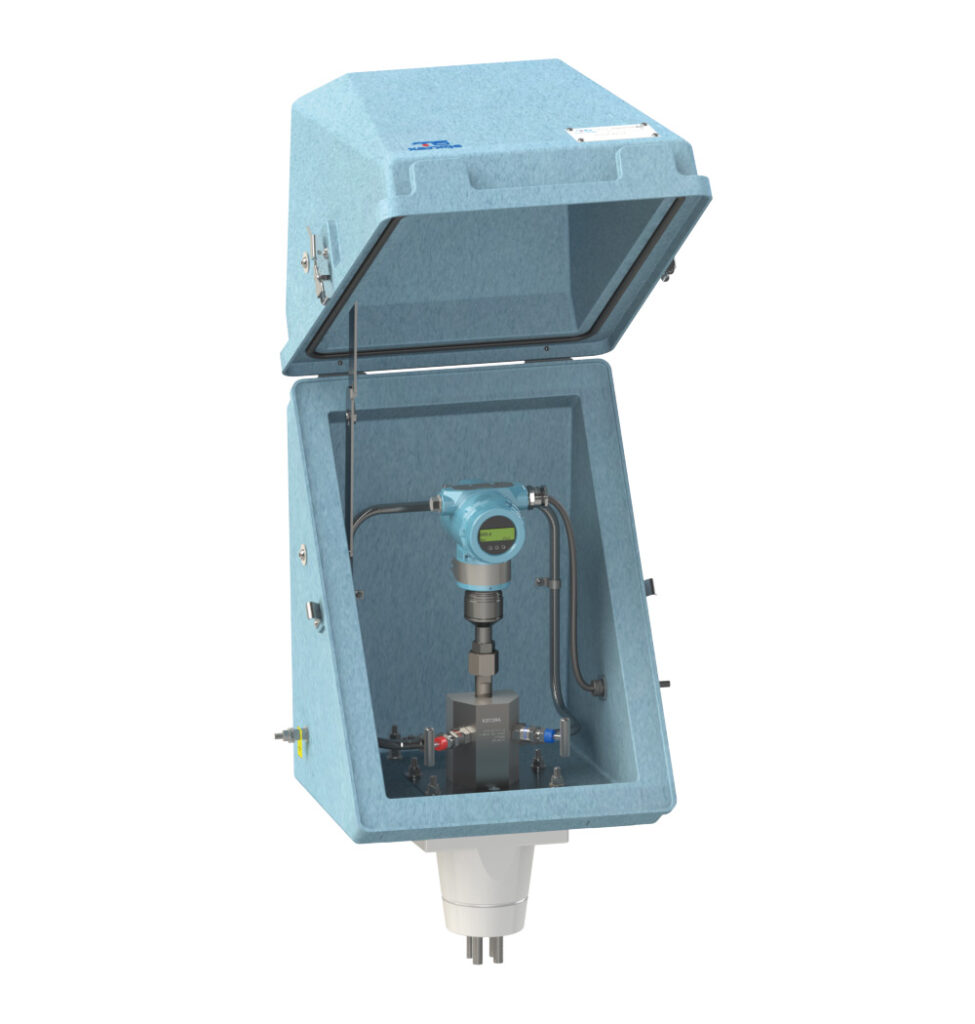

Прямое назначение взрывозащищенного шкафа — это защита оборудования от внешних воздействий таких как химические вещества, осадки, пыль, грязь, песок, УФ-излучение, замерзание и физического повреждения. В подобных мерах безопасности нуждаются контрольно-измерительные, радиотехнические, электротехнические и технологические приборы.

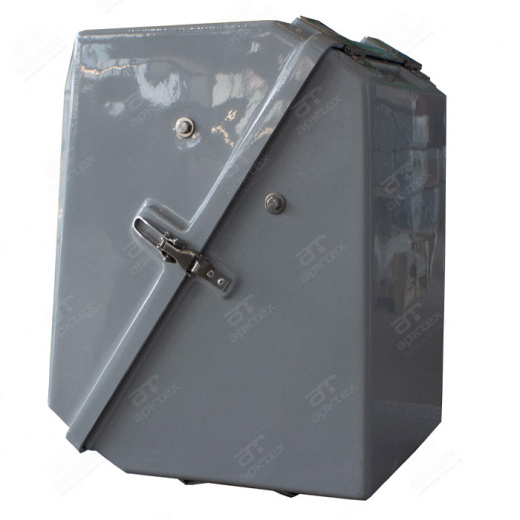

Взрывозащищенные шкафы широко применяется в нефтегазовой, энергетической и химических отраслях. Конструктив взрывозащищенного шкафа разработан с учетом потребностей заказчиков. Диагональный разъем позволяет установить термошкаф даже в небольших пространствах. В взрывозащищенный шкаф благодаря широкому размерному ряду можно установить один или несколько приборов разных габаритов. Для дополнительного удобства можно установить одно или несколько смотровых окон.

Корпус взрывозащищенного шкафа состоит из:

• двойной стеклопластиковой оболочки толщиной от 40 мм.
• каждая из стенок оболочки толщиной 3 мм
• теплоизоляционным материалом является вспененный закрыто-ячеистый пенополиуретан (ППУ)

Применяя технологии термостатирования мы придаем конструкции монолитность и высокую жесткость. Для особо агрессивных сред теплоизолирующий материал можно увеличить.

Защитные модули АО «Арктех» полностью отвечают требованиям эксплуатации в экстремальных условиях российского климата. Главными отличительными особенностями являются использование двойной стеклопластиковой антистатической оболочки, запененной теплоизоляционным материалом «пенополиуретаном» и системы «жесткого» термостатирования.

Собственное производство, позволяет строго контролировать качество выпускаемой продукции на всех этапах производственного процесса.

Конструктивная форма и размеры взрывозащищенного шкафа разработаны с учетом требований рынка.

Дополнительные характеристики

• Высокая химическая стойкость к нефтепродуктам
• Монтажные элементы (адаптеры, шины, плиты) выполнены из оцинкованной стали

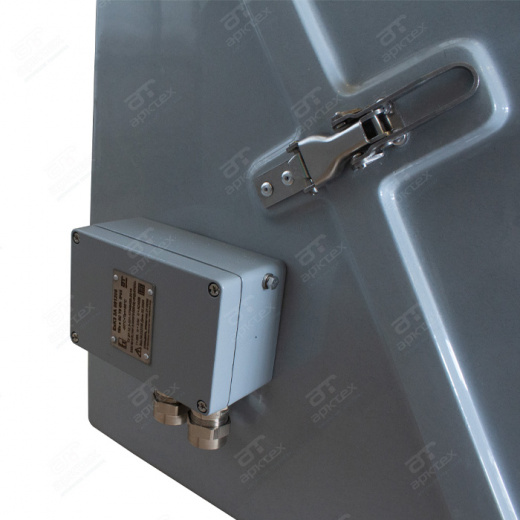

• Фурнитура (замки, петли) выполнена из нержавеющей стали
• Дополнительная изоляция на основе фольгированного вспененного каучука позволяет использовать модули для защиты КИПиА при температурах до -70°С
• По желанию заказчика цвет термошкафа можно заменить на корпоративный (каталог RAL)

Монтаж термошкафа

Удобство и простота, без особых усилий.

Способы монтажа:

• Трубопровод;
• Фланец;
• Плоская поверхность;
• Трубная стойка.

Материал монтажных элементов взрывозащищенного шкафа: нержавеющая / оцинкованная сталь

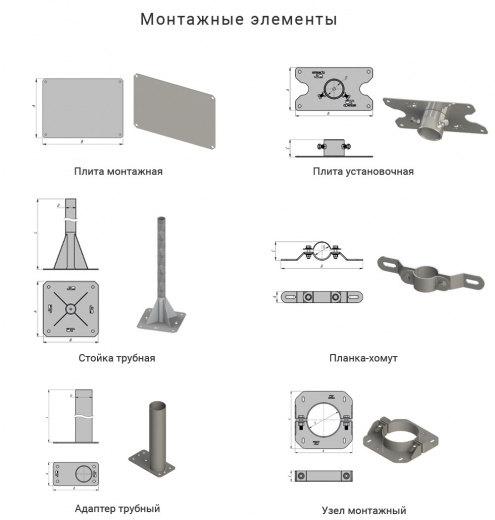

При монтаже используются как стандартные узлы, так и нестандартные. Все нестандартные узлы проектируются в зависимости от требований при заказе.

	Плита установочная — применяется для установки термошкафа на трубную стойку с креплением на дно.

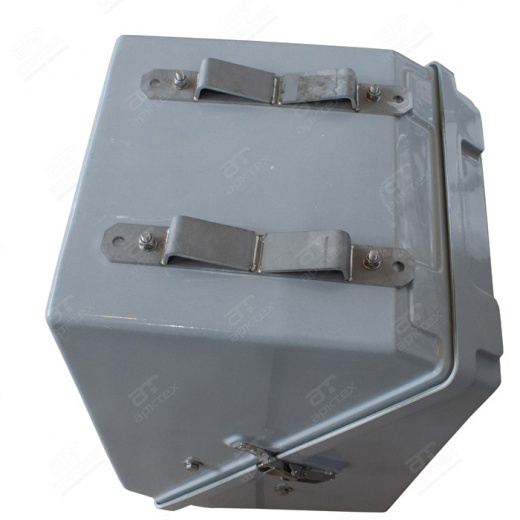

	Планка — хомут применяется для установки модуля на трубную стойку с креплением на заднюю стенку.
	Трубная стойка — подходит для монтажа как на дно термошкафа, так и для установки на заднюю стенку. Для крупных взрывозащищенных шкафов, применяется несколько стоек. В зависимости от требований по установке, стойку можно заказать любой длинны, со стандартным шагом 100мм.
	Трубный адаптер — универсальный монтажный узел для установки большинства приборов КИПиА.  * При заказе необходимо уточнить длину и тип монтажа (вертикальный или горизонтальный).

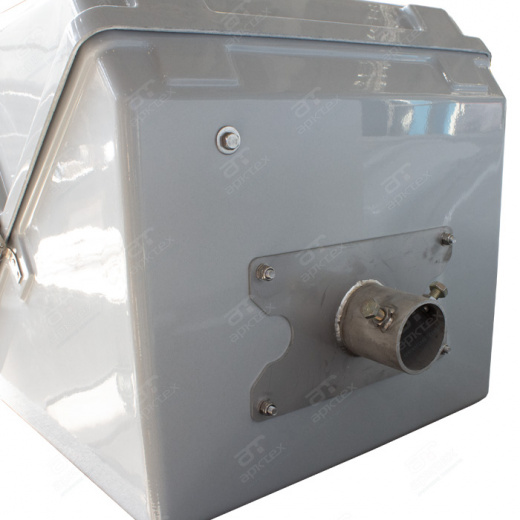

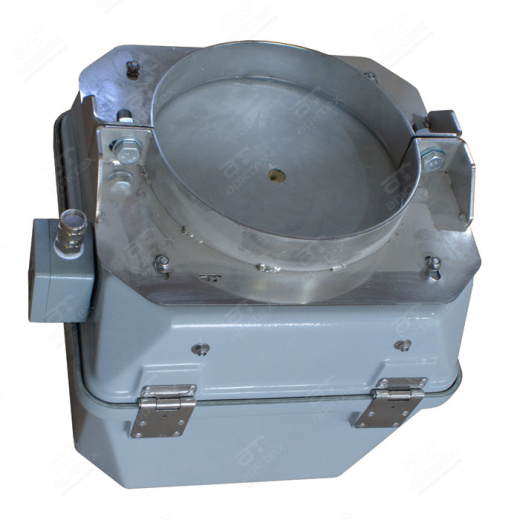

	Монтажный узел на фланец — данный узел применяется для установки модуля с креплением на фланец. В линейке данных узлов, есть все диаметры фланцев. Также этот узел применяется в случае установки модуля на патрубок.
	Плита монтажная — применяется для установки КИПиА, групп контроллеров, выключателей. Плиты могут поставляться как с отверстиями под монтаж оборудования, так и без. При заказе все отверстия согласовываются с заказчиком.

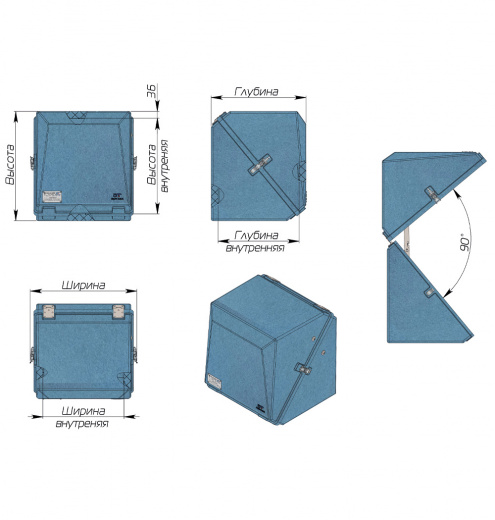

Стандартные размеры термошкафа серии Диабокс

Модуль	Арктех.D1	Арктех.D2	Арктех.D3	Арктех.D3.0	Арктех.D4	Арктех.D5	Арктех.D6	Арктех.D7
Габаритные размеры (ШхГхВ), мм. Модуль	445х410х530 Арктех.D1	740х410х530 Арктех.D2	560х500х570 Арктех.D3	455х435х520 Арктех.D3.0	640х630х640 Арктех.D4	950х500х570 Арктех.D5	1130х630х640 Арктех.D6	985х680х700 Арктех.D7
Внутренние размеры (ШхГхВ), мм. Модуль	305х336х455 Арктех.D1	610х333х449 Арктех.D2	425х420х500 Арктех.D3	380х385х470 Арктех.D3.0	510х560х570 Арктех.D4	820х420х500 Арктех.D5	1000х560х570 Арктех.D6	850х610х630 Арктех.D7
Мощность обогрева, Вт Модуль	50-60 Арктех.D1	100-150 Арктех.D2	100 Арктех.D3	75 Арктех.D3.0	150 Арктех.D4	200 Арктех.D5	250-300 Арктех.D6	250-300 Арктех.D7
Полезный объем, л Модуль	40 Арктех.D1	80 Арктех.D2	85 Арктех.D3	65 Арктех.D3.0	130 Арктех.D4	170 Арктех.D5	300 Арктех.D6	325 Арктех.D7
Масса, кг. Модуль	10 Арктех.D1	20 Арктех.D2	15 Арктех.D3	15 Арктех.D3.0	20 Арктех.D4	30 Арктех.D5	30 Арктех.D6	35 Арктех.D7

Технические условия ТУ 4318-001-17346435-2013
Обеспечение степени защиты от внешних воздействий по ГОСТ 14254-96
Допустимая зона установки В-1а, В-1г
Наличие болта заземления в соответствии с ПУЭ
Кабельный ввод с фиксацией кабеля и защитой от скручивания и выдергивания согласно ГОСТ Р 51330.0-99
