Описание

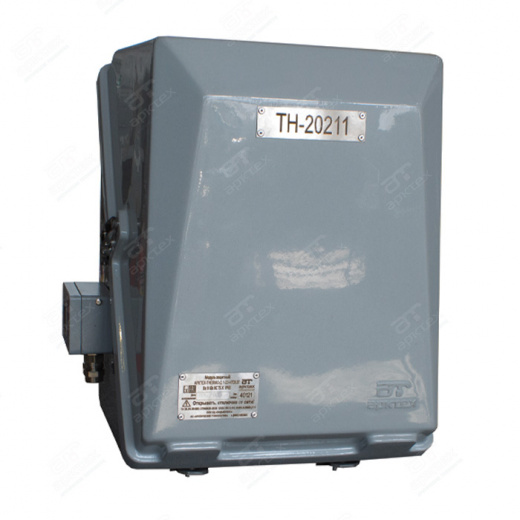

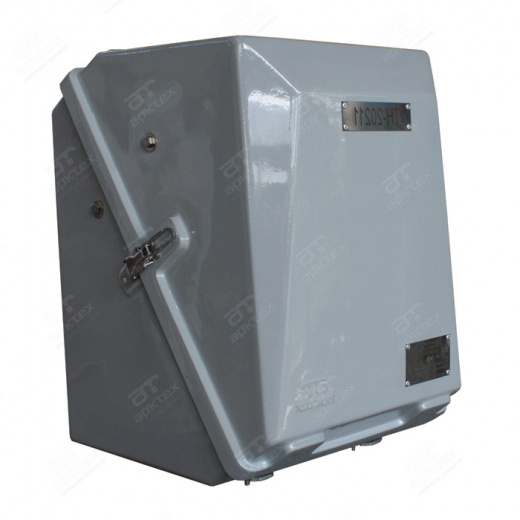

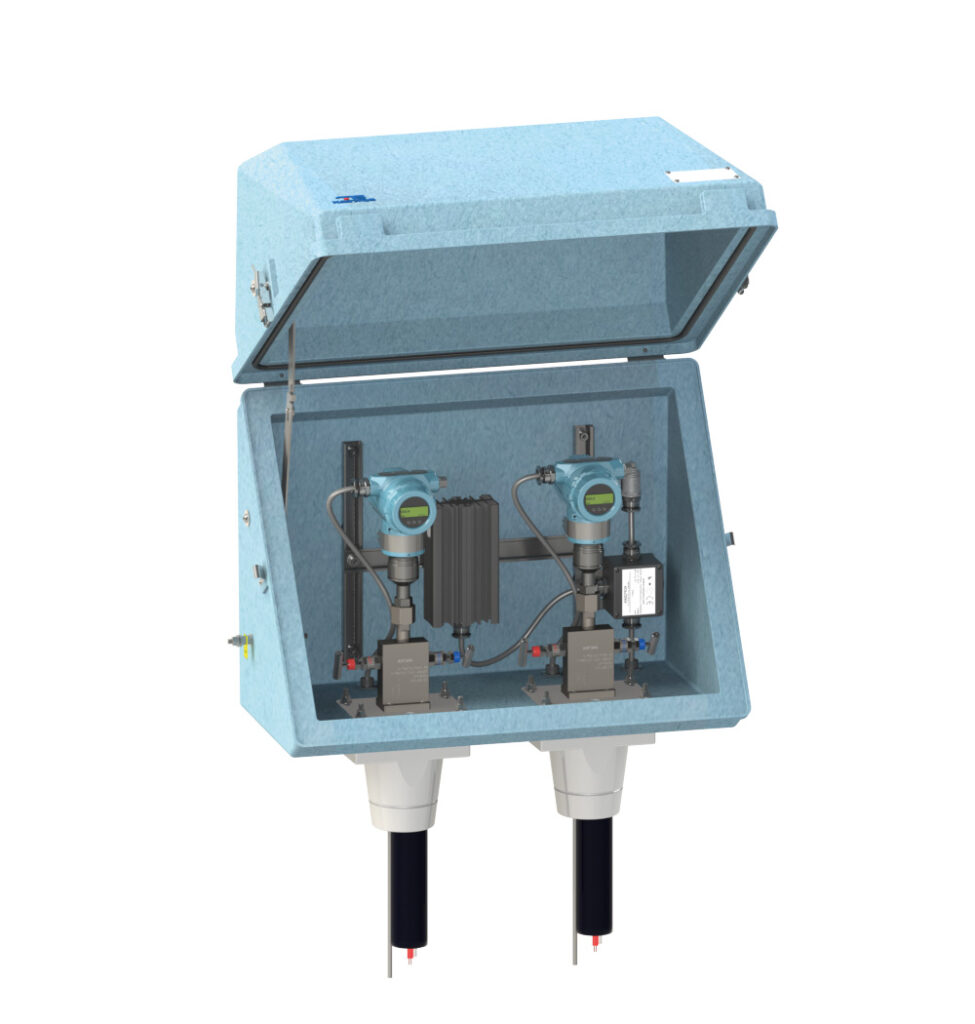

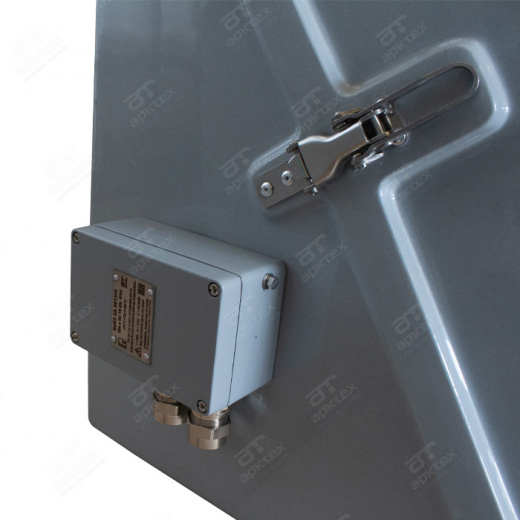

Взрывозащищенный шкаф АРКТЕХ.D2
Прямое назначение взрывозащищенного шкафа — это защита оборудования от внешних воздействий таких как химические вещества, осадки, пыль, грязь, песок, УФ-излучение, замерзание и физического повреждения. В подобных мерах безопасности нуждаются контрольно-измерительные, радиотехнические, электротехнические и технологические приборы.

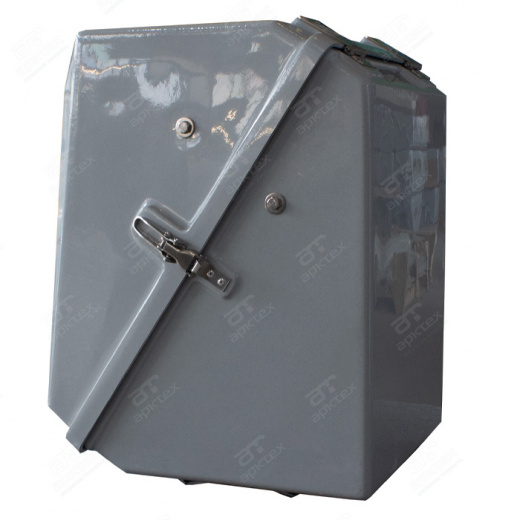

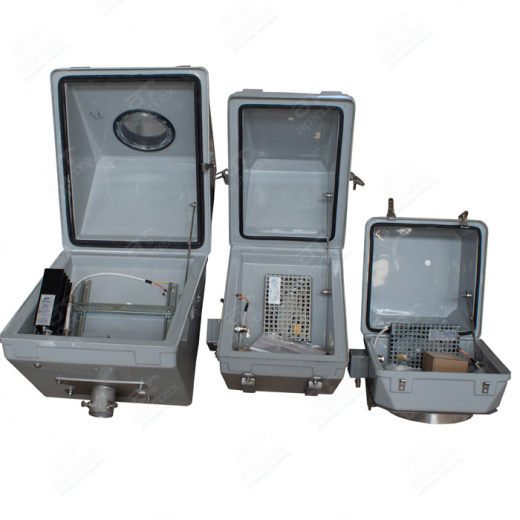

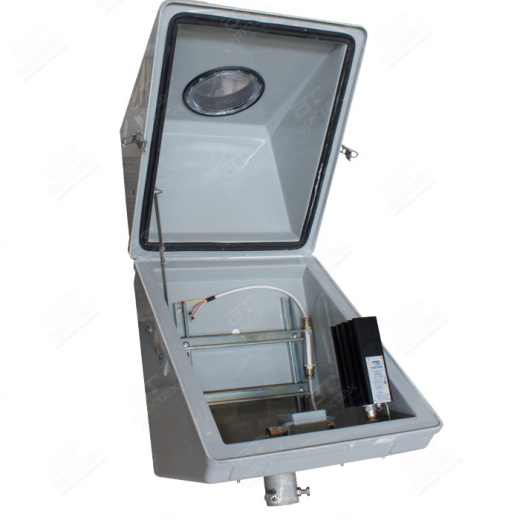

Взрывозащищенные шкафы широко применяется в нефтегазовой, энергетической и химических отраслях. Конструктив взрывозащищенного шкафа разработан с учетом потребностей заказчиков. Диагональный разъем позволяет установить термошкаф даже в небольших пространствах. В взрывозащищенный шкаф благодаря широкому размерному ряду можно установить один или несколько приборов разных габаритов. Для дополнительного удобства можно установить одно или несколько смотровых окон.
Корпус взрывозащищенного шкафа состоит из:
- двойной стеклопластиковой оболочки толщиной от 40 мм.
- каждая из стенок оболочки толщиной 3 мм
- теплоизоляционным материалом является вспененный закрыто-ячеистый пенополиуретан (ППУ)
Применяя технологии термостатирования мы придаем конструкции монолитность и высокую жесткость. Для особо агрессивных сред теплоизолирующий материал можно увеличить.
Защитные модули АО «Арктех» полностью отвечают требованиям эксплуатации в экстремальных условиях российского климата. Главными отличительными особенностями являются использование двойной стеклопластиковой антистатической оболочки, запененной теплоизоляционным материалом «пенополиуретаном» и системы «жесткого» термостатирования.
Собственное производство, позволяет строго контролировать качество выпускаемой продукции на всех этапах производственного процесса.
Конструктивная форма и размеры взрывозащищенного шкафа разработаны с учетом требований рынка.
Дополнительные характеристики
- Высокая химическая стойкость к нефтепродуктам
- Монтажные элементы (адаптеры, шины, плиты) выполнены из оцинкованной стали
- Фурнитура (замки, петли) выполнена из нержавеющей стали
- Дополнительная изоляция на основе фольгированного вспененного каучука позволяет использовать модули для защиты КИПиА при температурах до -70°С
- По желанию заказчика цвет термошкафа можно заменить на корпоративный (каталог RAL)
Способы монтажа:
- Трубопровод;
- Фланец;
- Плоская поверхность;
- Трубная стойка.
Материал монтажных элементов взрывозащищенного шкафа: нержавеющая / оцинкованная сталь

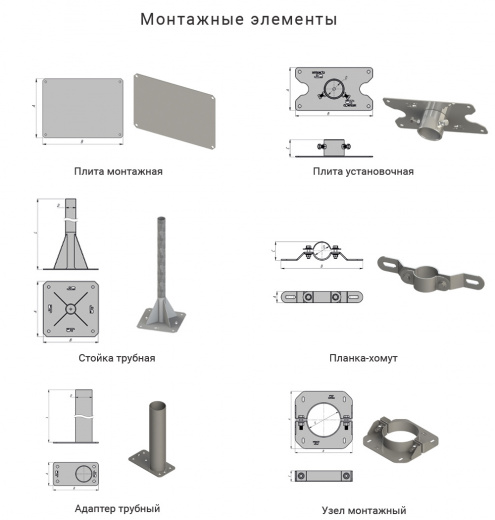

При монтаже используются как стандартные узлы, так и нестандартные. Все нестандартные узлы проектируются в зависимости от требований при заказе.
 |

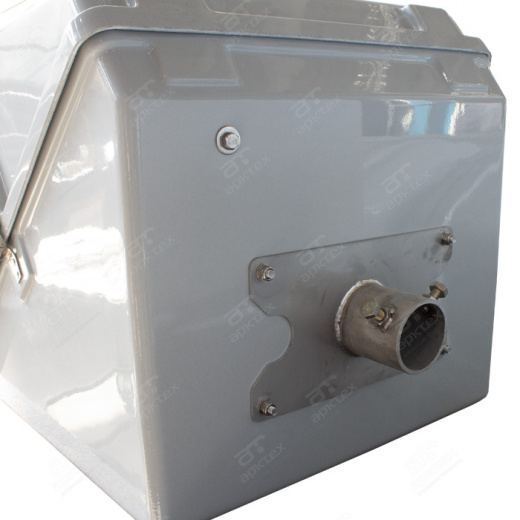

Плита установочная — применяется для установки термошкафа на трубную стойку с креплением на дно. |
 |

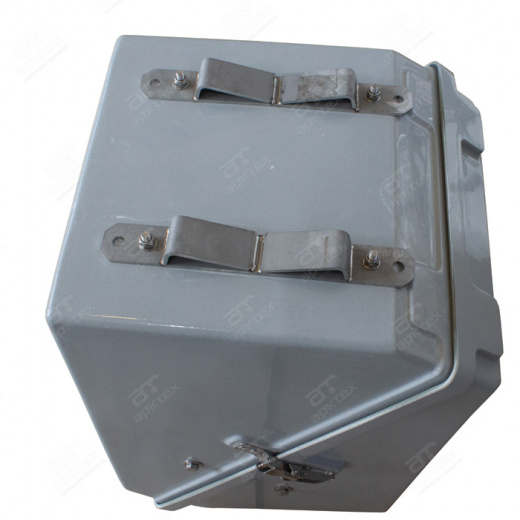

Планка — хомут применяется для установки модуля на трубную стойку с креплением на заднюю стенку. |
 |
Трубная стойка — подходит для монтажа как на дно термошкафа, так и для установки на заднюю стенку. Для крупных взрывозащищенных шкафов, применяется несколько стоек. В зависимости от требований по установке, стойку можно заказать любой длинны, со стандартным шагом 100мм. |
 |
Трубный адаптер — универсальный монтажный узел для установки большинства приборов КИПиА. * При заказе необходимо уточнить длину и тип монтажа (вертикальный или горизонтальный). |
 |
Монтажный узел на фланец — данный узел применяется для установки модуля с креплением на фланец. В линейке данных узлов, есть все диаметры фланцев. Также этот узел применяется в случае установки модуля на патрубок. |
 |
Плита монтажная — применяется для установки КИПиА, групп контроллеров, выключателей. Плиты могут поставляться как с отверстиями под монтаж оборудования, так и без. При заказе все отверстия согласовываются с заказчиком. |
| Модуль | Арктех.D1 | Арктех.D2 | Арктех.D3 | Арктех.D3.0 | Арктех.D4 | Арктех.D5 | Арктех.D6 | Арктех.D7 |
|---|---|---|---|---|---|---|---|---|

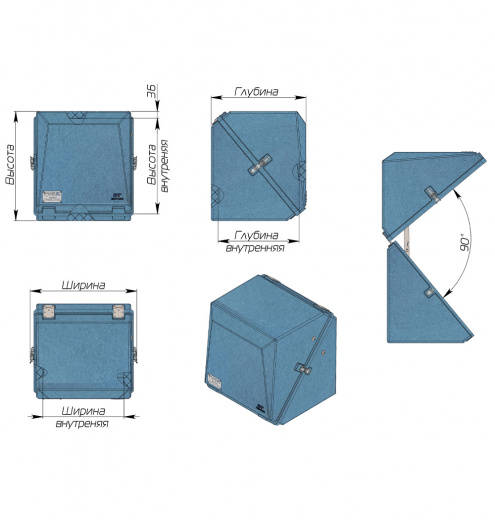

| Габаритные размеры (ШхГхВ), мм.
Модуль
|
445х410х530
Арктех.D1
|
740х410х530
Арктех.D2
|
560х500х570
Арктех.D3
|
455х435х520
Арктех.D3.0
|
640х630х640
Арктех.D4
|
950х500х570
Арктех.D5
|
1130х630х640
Арктех.D6
|
985х680х700
Арктех.D7
|
| Внутренние размеры (ШхГхВ), мм.
Модуль
|
305х336х455
Арктех.D1
|
610х333х449
Арктех.D2
|
425х420х500
Арктех.D3
|
380х385х470
Арктех.D3.0
|
510х560х570
Арктех.D4
|
820х420х500
Арктех.D5
|
1000х560х570
Арктех.D6
|
850х610х630
Арктех.D7
|
| Мощность обогрева, Вт
Модуль
|
50-60
Арктех.D1
|
100-150
Арктех.D2
|
100
Арктех.D3
|
75
Арктех.D3.0
|
150
Арктех.D4
|
200
Арктех.D5
|
250-300
Арктех.D6
|
250-300
Арктех.D7
|
| Полезный объем, л
Модуль
|
40
Арктех.D1
|
80
Арктех.D2
|
85
Арктех.D3
|
65
Арктех.D3.0
|
130
Арктех.D4
|
170
Арктех.D5
|
300
Арктех.D6
|
325
Арктех.D7
|
| Масса, кг.
Модуль
|
10
Арктех.D1
|
20
Арктех.D2
|
15
Арктех.D3
|
15
Арктех.D3.0
|
20
Арктех.D4
|
30
Арктех.D5
|
30
Арктех.D6
|
35
Арктех.D7
|
Технические условия ТУ 4318-001-17346435-2013
Обеспечение степени защиты от внешних воздействий по ГОСТ 14254-96
Допустимая зона установки В-1а, В-1г
Наличие болта заземления в соответствии с ПУЭ
Кабельный ввод с фиксацией кабеля и защитой от скручивания и выдергивания согласно ГОСТ Р 51330.0-99
