Описание

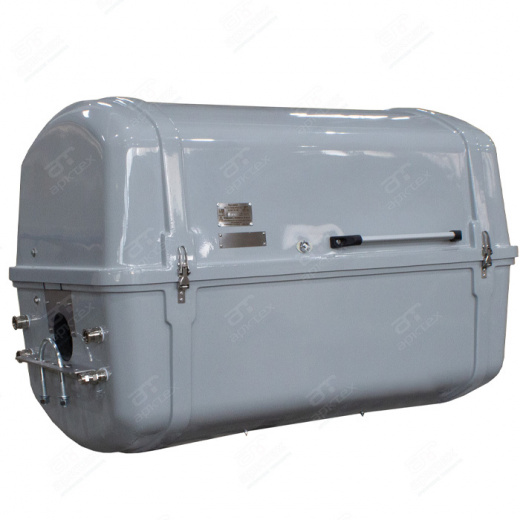

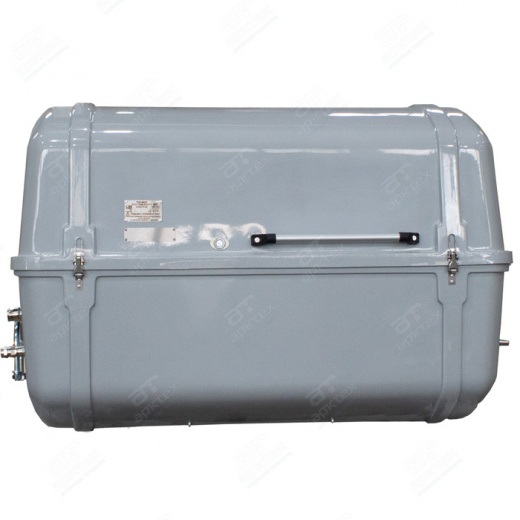

Взрывозащищенный термошкаф АРКТЕХ.К.13 — К.16
Прямое назначение взрывозащищенного шкафа — это защита оборудования от внешних воздействий таких как химические вещества, осадки, пыль, грязь, песок, УФ-излучение, замерзание и физического повреждения. В подобных мерах безопасности нуждаются контрольно-измерительные, радиотехнические, электротехнические и технологические приборы.
Взрывозащищенный шкаф для оборудования широко применяется в нефтегазовой, энергетической и химических отраслях. Конструктив взрывозащищенного шкафа разработан с учетом потребностей заказчиков. В взрывозащищенный шкаф благодаря широкому размерному ряду можно установить один или несколько приборов разных габаритов. Для дополнительного удобства можно установить одно или несколько смотровых окон.

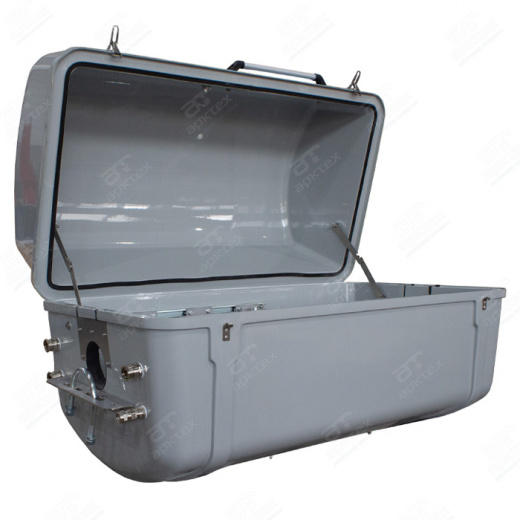

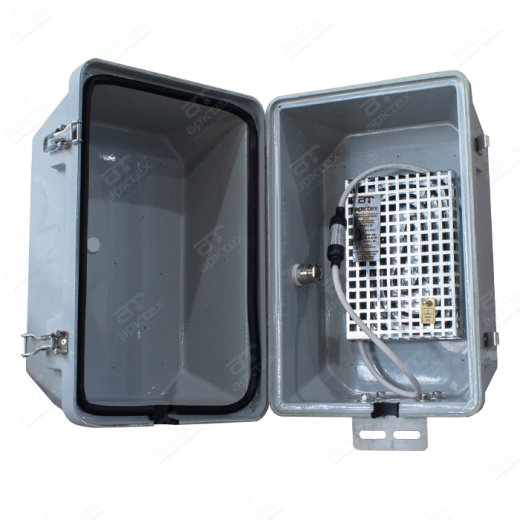

Корпус взрывозащищенного шкафа состоит из:
- двойной стеклопластиковой оболочки толщиной от 40 мм.
- каждая из стенок оболочки толщиной 3 мм
- теплоизоляционным материалом является вспененный закрыто-ячеистый пенополиуретан (ППУ)

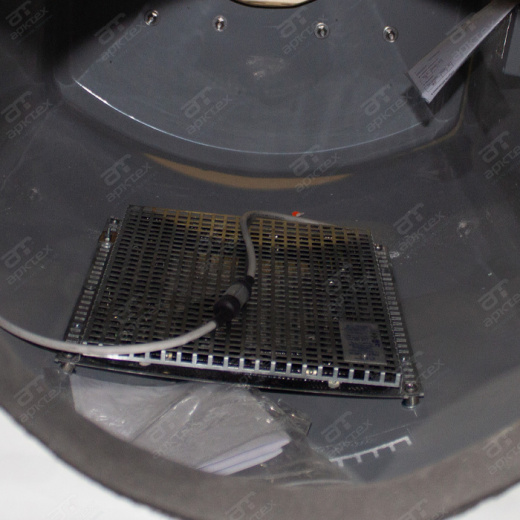

Применяя технологии термостатирования мы придаем конструкции монолитность и высокую жесткость. Для особо агрессивных сред теплоизолирующий материал можно увеличить.
Защитные модули АО «Арктех» полностью отвечают требованиям эксплуатации в экстремальных условиях российского климата. Главными отличительными особенностями являются использование двойной стеклопластиковой антистатической оболочки, запененной теплоизоляционным материалом «пенополиуретаном» и системы «жесткого» термостатирования.
Собственное производство, позволяет строго контролировать качество выпускаемой продукции на всех этапах производственного процесса.
Конструктивная форма и размеры взрывозащищенного шкафа разработаны с учетом требований рынка.
Дополнительные характеристики
- Высокая химическая стойкость к нефтепродуктам
- Монтажные элементы (адаптеры, шины, плиты) выполнены из оцинкованной стали
- Фурнитура (замки, петли) выполнена из нержавеющей стали
- Дополнительная изоляция на основе фольгированного вспененного каучука позволяет использовать модули для защиты КИПиА при температурах до -70°С
- По желанию заказчика цвет термошкафа можно заменить на корпоративный (каталог RAL)
Способы монтажа взрывозащищенного шкафа серии «Капсула»:
- Трубопровод;
- Монтажные опоры.
Материал монтажных элементов взрывозащищенного шкафа: нержавеющая / оцинкованная сталь
При монтаже взрывозащищенных шкафов серии «Диабокс» , «Мультибокс» используются стандартные узлы крепления. Для разработки не стандартного крепления и установки, при оформление опросного листа необходимо указать в соответствующем разделе. Все нестандартные узлы проектируются в зависимости от требований при заказе.
 |
Плита установочная — применяется для установки термошкафа на трубную стойку с креплением на дно. |
 |

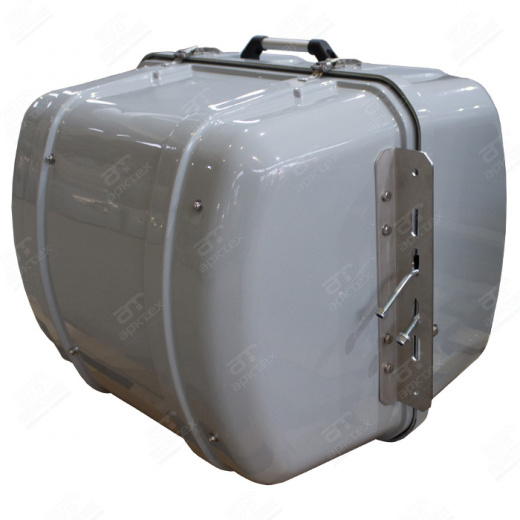

Планка — хомут применяется для установки модуля на трубную стойку с креплением на заднюю стенку. |
 |
Трубная стойка — подходит для монтажа как на дно термошкафа, так и для установки на заднюю стенку. Для крупных взрывозащищенных шкафов, применяется несколько стоек. В зависимости от требований по установке, стойку можно заказать любой длинны, со стандартным шагом 100мм. |
 |
Трубный адаптер — универсальный монтажный узел для установки большинства приборов КИПиА. * При заказе необходимо уточнить длину и тип монтажа (вертикальный или горизонтальный). |
 |

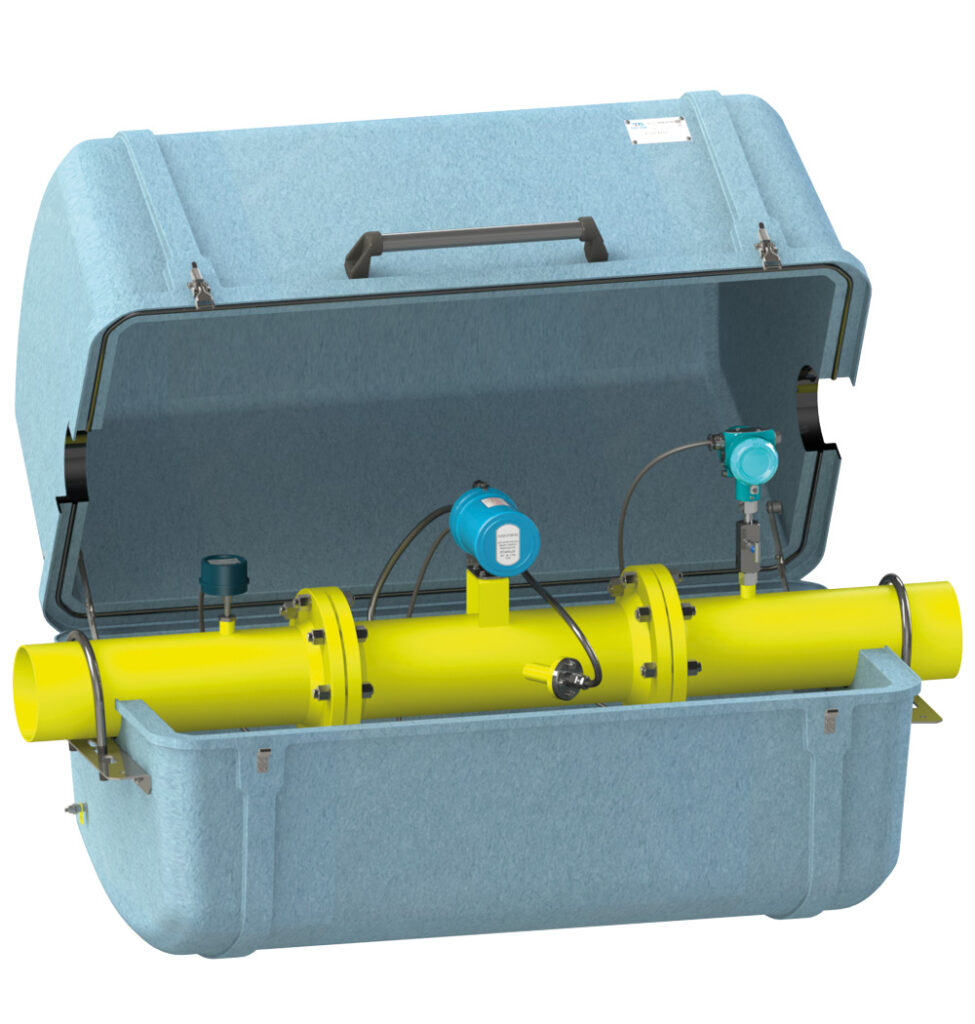

Монтажный узел на фланец — данный узел применяется для установки модуля с креплением на фланец. В линейке данных узлов, есть все диаметры фланцев. Также этот узел применяется в случае установки модуля на патрубок. |
 |
Плита монтажная — применяется для установки КИПиА, групп контроллеров, выключателей. Плиты могут поставляться как с отверстиями под монтаж оборудования, так и без. При заказе все отверстия согласовываются с заказчиком. |

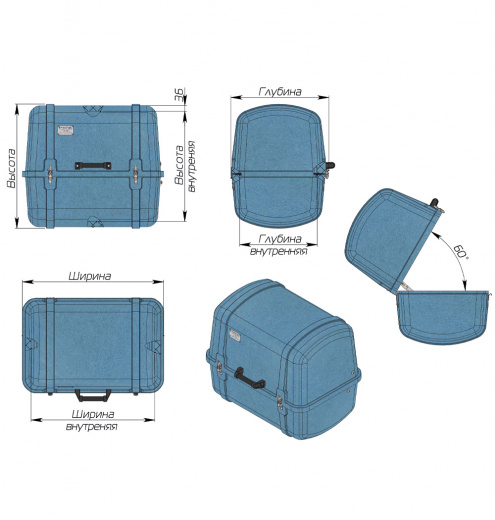

| Модули | Размеры модуля, мм. | |||||||
| Габаритные | Внутренние | Высота крышки |
Высота корпуса |
|||||
| Ширина | Глубина | Высота | Ширина | Глубина | Высота | |||
| Арктех — К.13
Модули
|
1110 Размеры модуля, мм.
|
770 Габаритные
|
900
Внутренние
|
1000 Высота крышки
|
640 Высота корпуса
|
805
Ширина
|
400
Глубина
|
400
Высота
|
| Арктех — К.14
Модули
|
1000
Размеры модуля, мм.
|
905
Габаритные
|
500
Внутренние
|
400
Высота крышки
|
||||
| Арктех — К.15
Модули
|
1000
Размеры модуля, мм.
|
905
Габаритные
|
400
Внутренние
|
500
Высота крышки
|
||||
| Арктех — К.16
Модули
|
1100
Размеры модуля, мм.
|
1005
Габаритные
|
500
Внутренние
|
500
Высота крышки
|
||||
Технические условия ТУ 4318-001-17346435-2013
Обеспечение степени защиты от внешних воздействий по ГОСТ 14254-96
Допустимая зона установки В-1а, В-1г
Наличие болта заземления в соответствии с ПУЭ

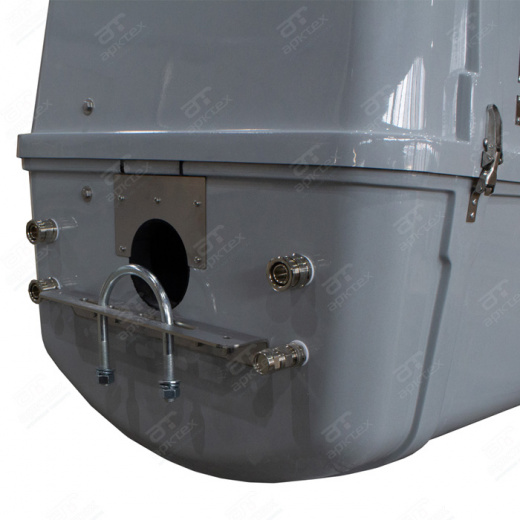

Кабельный ввод с фиксацией кабеля и защитой от скручивания и выдергивания согласно ГОСТ Р 51330.0-99
