Термошкаф Арктех.M7

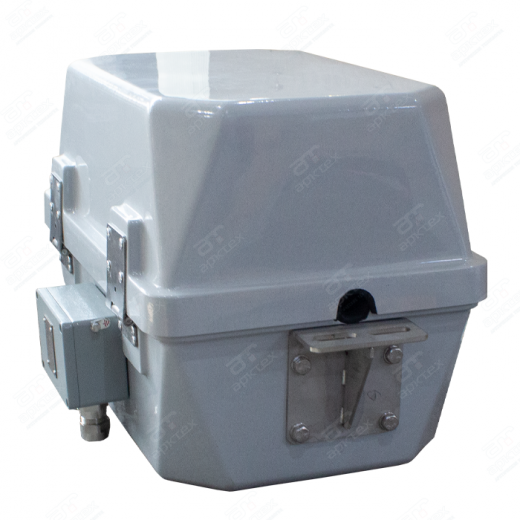

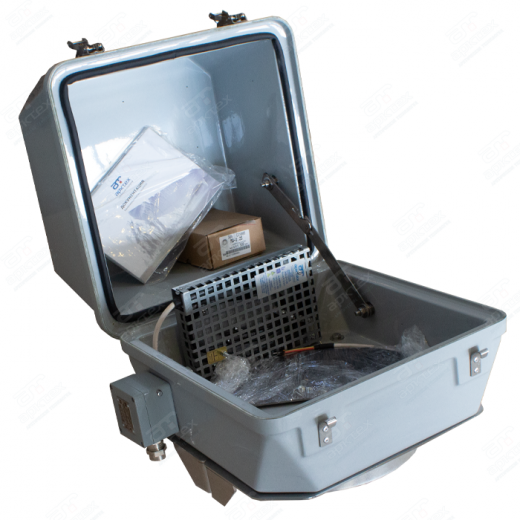

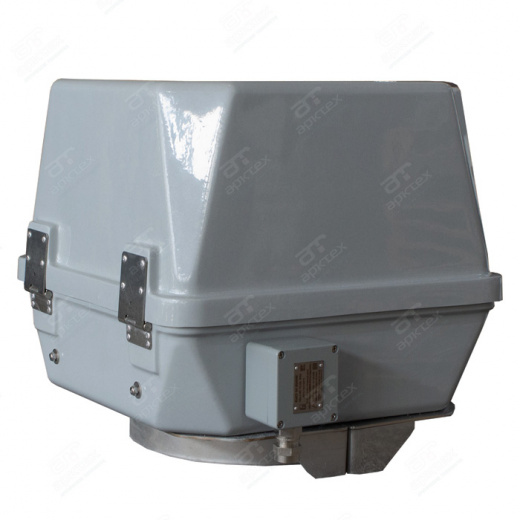

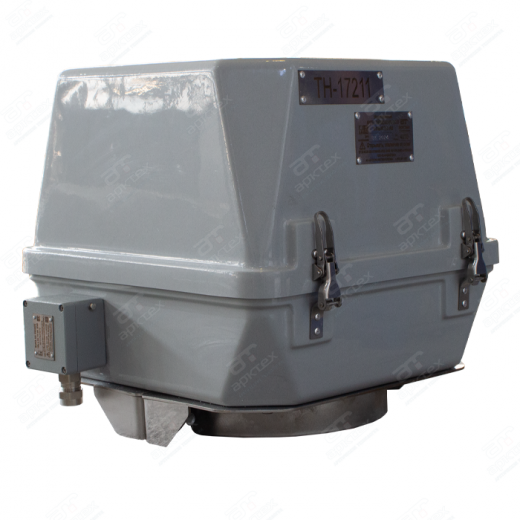

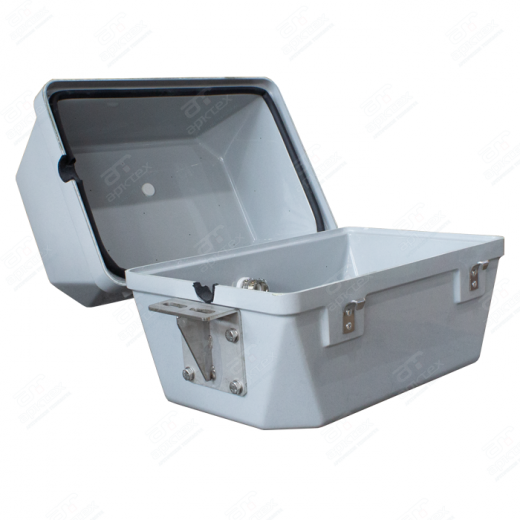

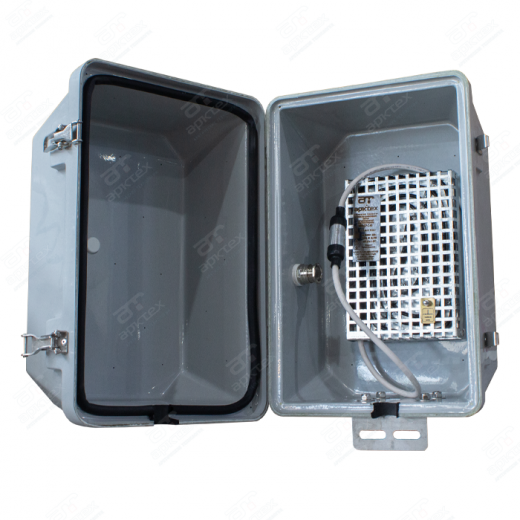

Взрывозащищенный шкаф АРКТЕХ.M7

Прямое назначение взрывозащищенного шкафа — это защита оборудования от внешних воздействий таких как химические вещества, осадки, пыль, грязь, песок, УФ-излучение, замерзание и физического повреждения. В подобных мерах безопасности нуждаются контрольно-измерительные, радиотехнические, электротехнические и технологические приборы.

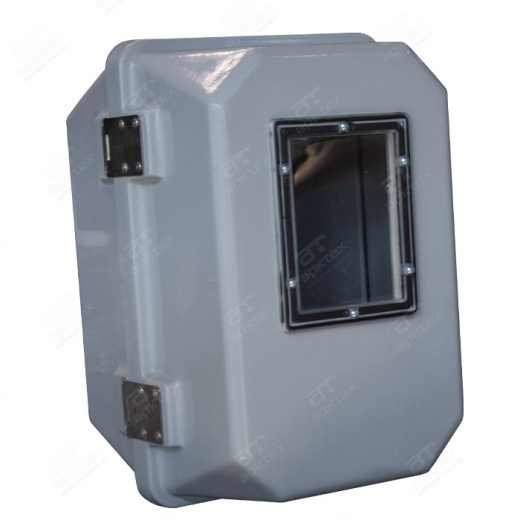

Взрывозащищенный шкаф для оборудования широко применяется в нефтегазовой, энергетической и химических отраслях. Конструктив взрывозащищенного шкафа разработан с учетом потребностей заказчиков. Диагональный разъем позволяет установить термошкаф даже в небольших пространствах. В взрывозащищенный шкаф благодаря широкому размерному ряду можно установить один или несколько приборов разных габаритов. Для дополнительного удобства можно установить одно или несколько смотровых окон.

Корпус взрывозащищенного шкафа состоит из:

• двойной стеклопластиковой оболочки толщиной от 40 мм.
• каждая из стенок оболочки толщиной 3 мм
• теплоизоляционным материалом является вспененный закрыто-ячеистый пенополиуретан (ППУ)

Применяя технологии термостатирования мы придаем конструкции монолитность и высокую жесткость. Для особо агрессивных сред теплоизолирующий материал можно увеличить.

Защитные модули АО «Арктех» полностью отвечают требованиям эксплуатации в экстремальных условиях российского климата. Главными отличительными особенностями являются использование двойной стеклопластиковой антистатической оболочки, запененной теплоизоляционным материалом «пенополиуретаном» и системы «жесткого» термостатирования.

Собственное производство, позволяет строго контролировать качество выпускаемой продукции на всех этапах производственного процесса.

Конструктивная форма и размеры взрывозащищенного шкафа разработаны с учетом требований рынка.

Дополнительные характеристики

• Высокая химическая стойкость к нефтепродуктам
• Монтажные элементы (адаптеры, шины, плиты) выполнены из оцинкованной стали
• Фурнитура (замки, петли) выполнена из нержавеющей стали
• Дополнительная изоляция на основе фольгированного вспененного каучука позволяет использовать модули для защиты КИПиА при температурах до -70°С
• По желанию заказчика цвет термошкафа можно заменить на корпоративный (каталог RAL)

Монтаж термошкафа

Удобство и простота, без особых усилий.

Способы монтажа:

• Трубопровод;
• Фланец;
• Плоская поверхность;
• Трубная стойка.

Материал монтажных элементов взрывозащищенного шкафа: нержавеющая / оцинкованная сталь

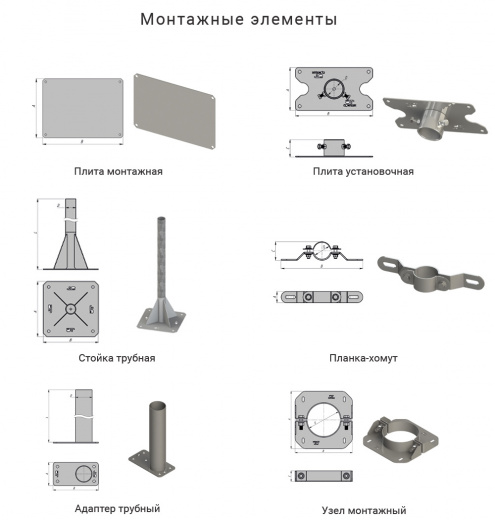

При монтаже используются как стандартные узлы, так и нестандартные. Все нестандартные узлы проектируются в зависимости от требований при заказе.

	Плита установочная — применяется для установки термошкафа на трубную стойку с креплением на дно.

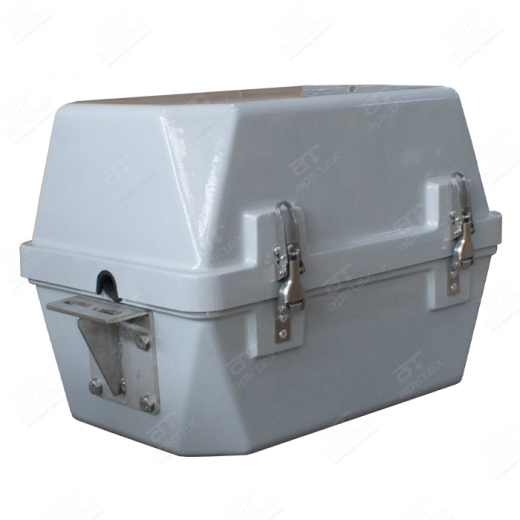

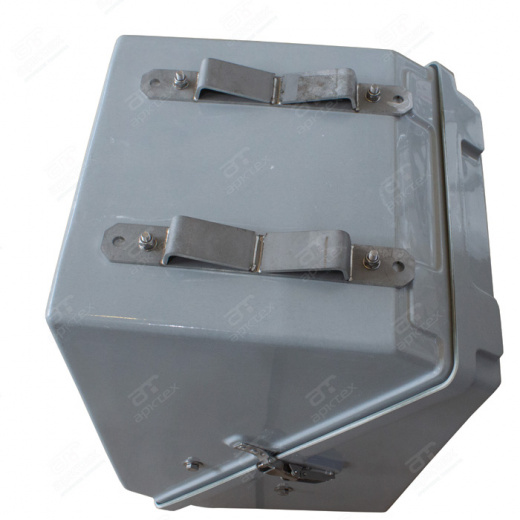

	Планка — хомут применяется для установки модуля на трубную стойку с креплением на заднюю стенку.
	Трубная стойка — подходит для монтажа как на дно термошкафа, так и для установки на заднюю стенку. Для крупных взрывозащищенных шкафов, применяется несколько стоек. В зависимости от требований по установке, стойку можно заказать любой длинны, со стандартным шагом 100мм.
	Трубный адаптер — универсальный монтажный узел для установки большинства приборов КИПиА.  * При заказе необходимо уточнить длину и тип монтажа (вертикальный или горизонтальный).

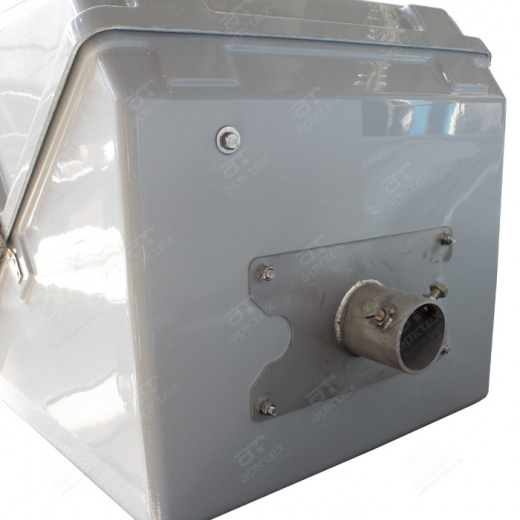

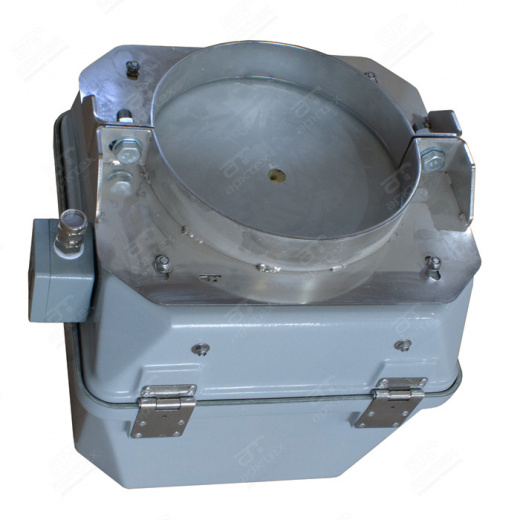

	Монтажный узел на фланец — данный узел применяется для установки модуля с креплением на фланец. В линейке данных узлов, есть все диаметры фланцев. Также этот узел применяется в случае установки модуля на патрубок.

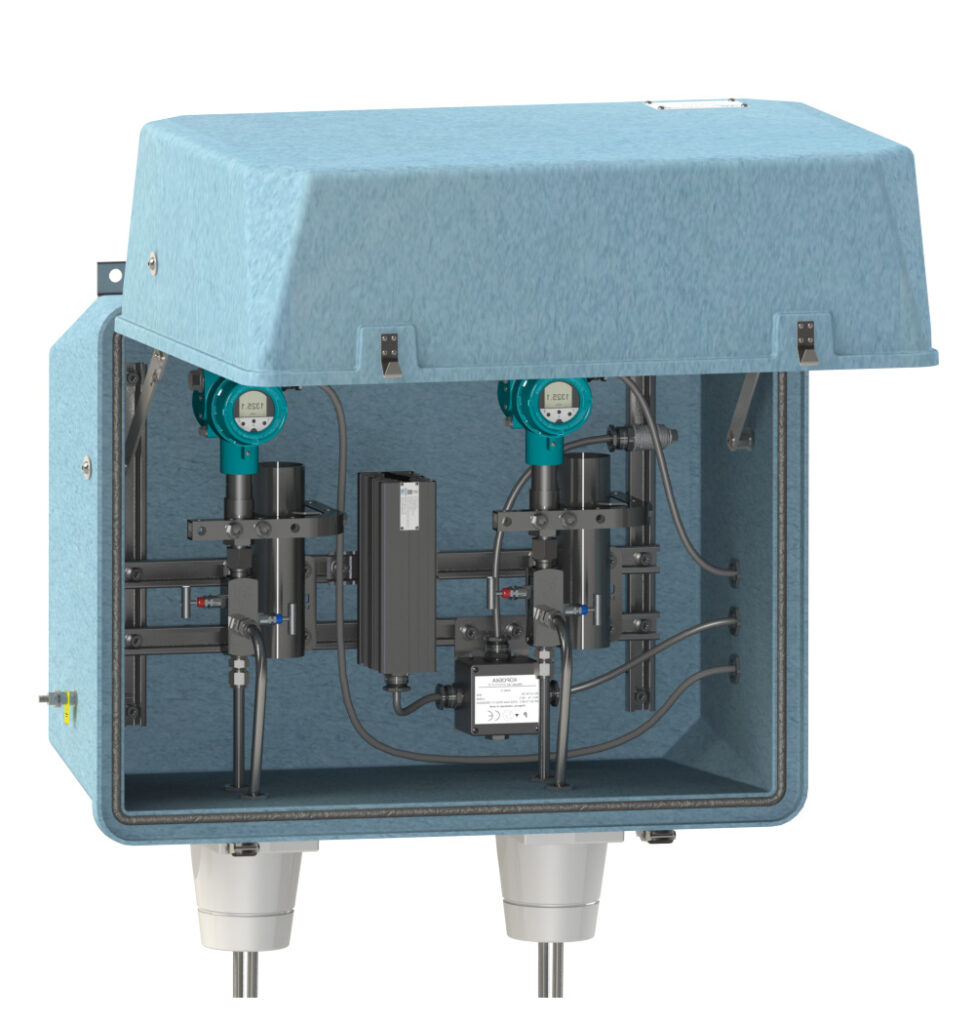

	Плита монтажная — применяется для установки КИПиА, групп контроллеров, выключателей. Плиты могут поставляться как с отверстиями под монтаж оборудования, так и без. При заказе все отверстия согласовываются с заказчиком.

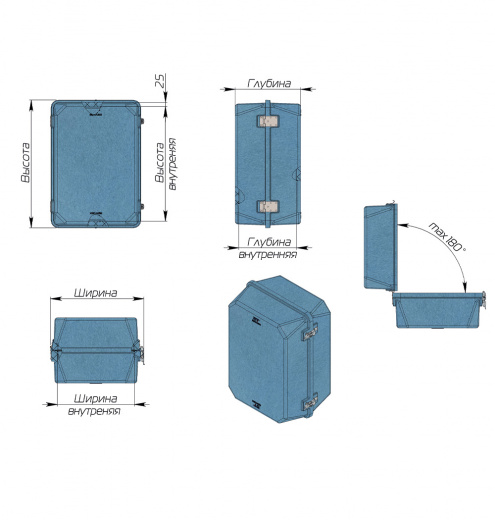

Стандартные размеры термошкафа серии Мультибокс

Модуль	Арктех.М1.1	Арктех.М1	Арктех.М2	Арктех.М3	Арктех.М4	Арктех.М5	Арктех.М6	Арктех.М7
Габаритные размеры (ШхГхВ), мм. Модуль	280х240х450 Арктех.М1.1	320х305х450 Арктех.М1	445х345х425 Арктех.М2	405х365х550 Арктех.М3	495х345х675 Арктех.М4	495х445х675 Арктех.М5	590х500х770 Арктех.М6	590х300х770 Арктех.М7
Внутренние размеры (ШхГхВ), мм. Модуль	210х220х400 Арктех.М1.1	250х285х400 Арктех.М1	355х305х355 Арктех.М2	315х325х480 Арктех.М3	405х305х605 Арктех.М4	405х405х605 Арктех.М5	500х460х700 Арктех.М6	500х260х700 Арктех.М7
Мощность обогрева, Вт Модуль	50 Арктех.М1.1	50-60 Арктех.М1	75 Арктех.М2	75 Арктех.М3	100 Арктех.М4	100-150 Арктех.М5	150 Арктех.М6	75 Арктех.М7
Полезный объем, л Модуль	18 Арктех.М1.1	25 Арктех.М1	35 Арктех.М2	50 Арктех.М3	70 Арктех.М4	95 Арктех.М5	150 Арктех.М6	90 Арктех.М7
Масса, кг. Модуль	2,2 Арктех.М1.1	3 Арктех.М1	9 Арктех.М2	9 Арктех.М3	9,5 Арктех.М4	10 Арктех.М5	15 Арктех.М6	10 Арктех.М7

Технические условия ТУ 4318-001-17346435-2013
Обеспечение степени защиты от внешних воздействий по ГОСТ 14254-96
Допустимая зона установки В-1а, В-1г
Наличие болта заземления в соответствии с ПУЭ

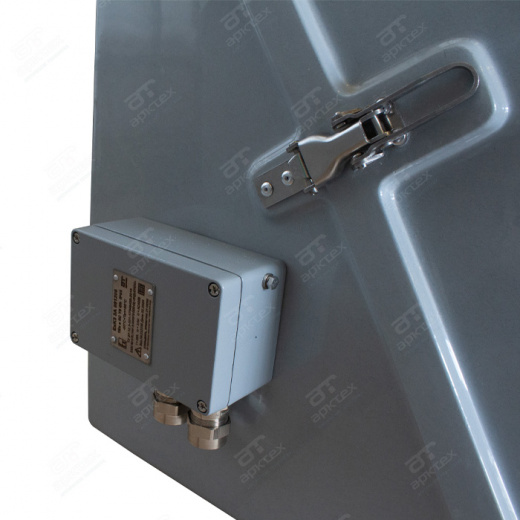

Кабельный ввод с фиксацией кабеля и защитой от скручивания и выдергивания согласно ГОСТ Р 51330.0-99
